개요
소각 시 발생되는 산성가스등을 효율적으로 제거할 수 있는 설비로서 반응성이 뛰어난 고반응 소석회 및 중탄산 나트륨을 중화제로 이용한다.
연소로에서 발생하는 배가스 중의 산성가스 일부는 반응기에서 분사되는 미세입자의 중화제와 반응하여 반응물을 생성하며 제거되며 반응생성물 및 미반응된 중화제는 후단의 여과집진기로 이송되어 포집된다.
이때 미반응된 중화제가 여과포에 포집되며 Cake층을 형성하고 형성된 Cake층을 제거되지 않은 산성가스가
통과하면서 제거된다.
화학반응식 - 고반응 소석회
SO2 / SO3 + Ca(OH)2 → CaSO3/ CaSO4 + H2O ⇒ The main Reaction is
SO2+ 1/2O2+ Ca(OH)2→ CaSO4 + H2O ⇒ A minor Part of the SO2 also reacts as follows
2HCl + Ca(OH) 2 → CaCl2 + H2O
2HF + Ca(OH) 2 → CaF2 + H2O
화학반응식 - 중탄산 나트륨
NaHCO3 + HCl → NaCl + H2O + CO2
2NaHCO3 + SO2 + 1/2O2 → Na2SO4 + H2O + 2CO
주요구성시스템

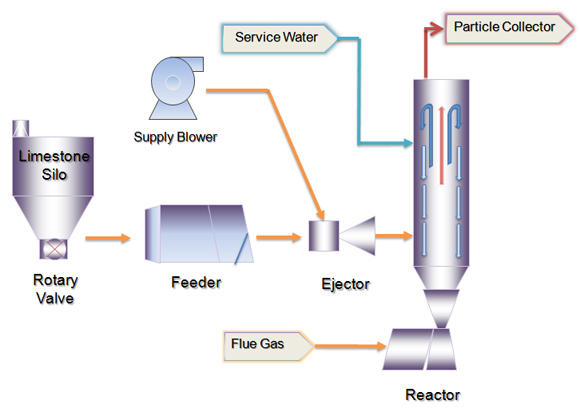

- Lime Powder or 중탄산나트륨 Storage Silo ( Aeration System, Vibrator )
- Lime Powder or 중탄산나트륨 Supply system ( 이송 blower , 정량공급장치 , Ejector )

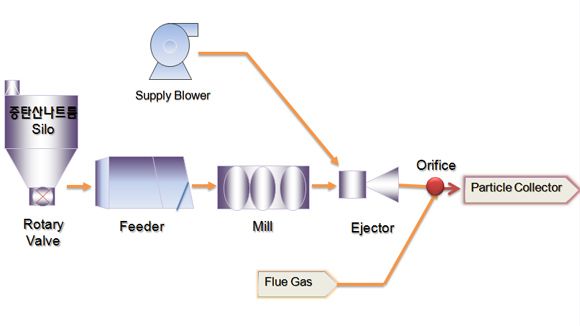

- 중탄산나트륨 분쇄기
|
